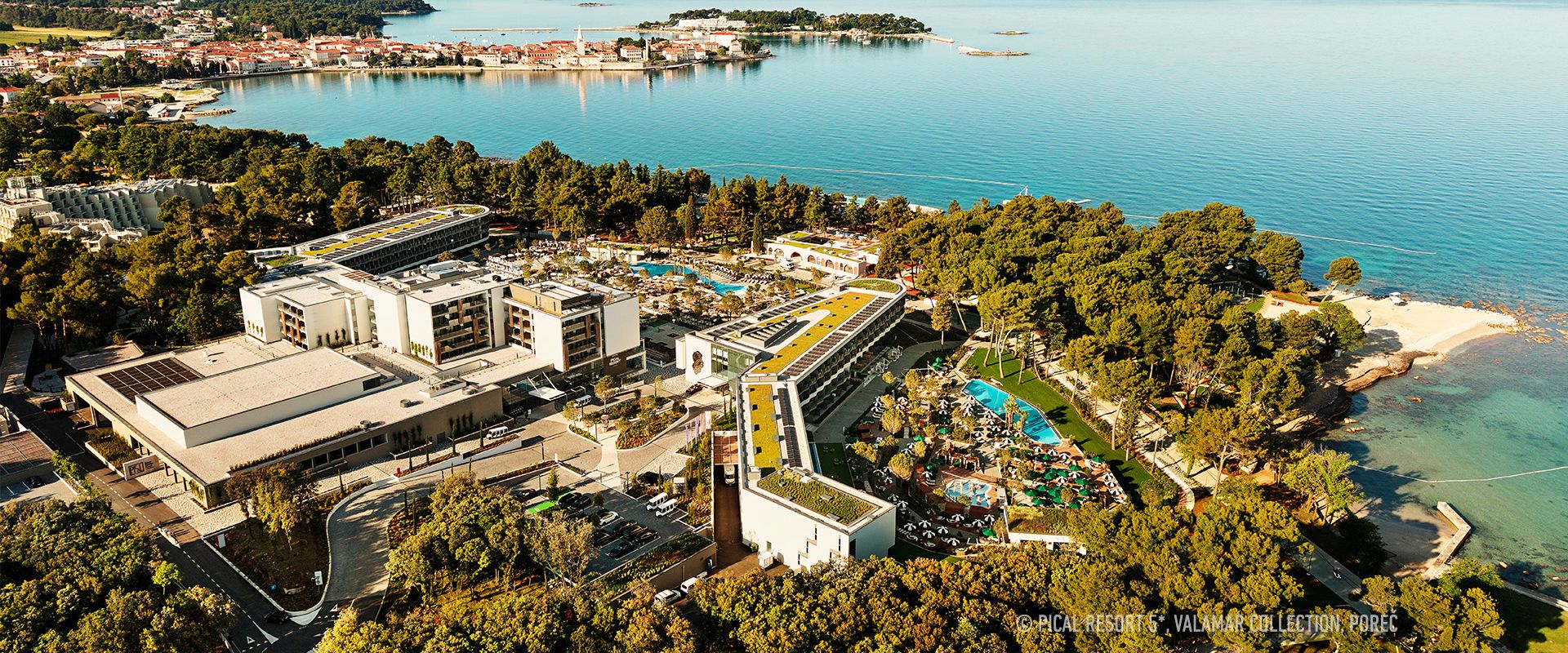

Pical Resort 5*: rešitve Hermi za zahtevno arhitekturno zasnovo
Poreč, Hrvaška
Pical Resort, Valamar Collection 5*, v Poreču velja za enega najpomembnejših turističnih projektov na Hrvaškem v zadnjih letih.
Ob 200-milijonski naložbi, ki postavlja nove standarde premium turizma, so v tehnično zahtevnem in arhitekturno raznolikem kompleksu uporabili strelovodne rešitve Hermi, za sončno elektrarno na strehah objektov pa konstrukcijski sistem Hermi Multi Flat.
V sistem strelovodne zaščite je bilo vgrajenih skoraj 5 kilometrov strelovodnih vodnikov Hermi. Zaradi različnih tipov streh, atik, kovinskih elementov in drugih arhitekturnih zaključkov je bilo treba zaščito prilagoditi posameznim delom objektov. Pri tem so uporabili različne nosilce, kontaktne elemente, lovilne palice, zidne omarice in izolirane strelovodne vodnike.
V sistem strelovodne zaščite je bilo vgrajenih skoraj 5 kilometrov strelovodnih vodnikov Hermi. Zaradi različnih tipov streh, atik, kovinskih elementov in drugih arhitekturnih zaključkov je bilo treba zaščito prilagoditi posameznim delom objektov. Pri tem so uporabili različne nosilce, kontaktne elemente, lovilne palice, zidne omarice in izolirane strelovodne vodnike.
Zanesljiva strelovodna zaščita za resort ob morju
Različni strelovodni nosilci in lovilne palice
Za ravne dele streh so uporabili različne strelovodne nosilce SON17 (117220, 117235, 117227, 41), skupaj skoraj 3.000 kosov. Med njimi je bilo približno 2.000 nosilcev SON17 BB, ki so predhodno polnjeni z betonom in so primerni za okrogle strelovodne vodnike premera 8–10 mm. Izbira posamezne izvedbe je bila prilagojena vrsti strešne površine: nosilec SON17 C je primeren za ravne strehe, prekrite s prodcem, polimerno membrano ali bitumensko kritino s posipom, nosilec SON17 A pa za kritine s polimerno osnovo.
Za ravne dele streh so uporabili različne strelovodne nosilce SON17 (117220, 117235, 117227, 41), skupaj skoraj 3.000 kosov. Med njimi je bilo približno 2.000 nosilcev SON17 BB, ki so predhodno polnjeni z betonom in so primerni za okrogle strelovodne vodnike premera 8–10 mm. Izbira posamezne izvedbe je bila prilagojena vrsti strešne površine: nosilec SON17 C je primeren za ravne strehe, prekrite s prodcem, polimerno membrano ali bitumensko kritino s posipom, nosilec SON17 A pa za kritine s polimerno osnovo.
Za pritrjevanje na atiko s pločevinasto obrobo so uporabili nosilce SON04 A (429). Na pločevinastih, vlaknocementnih in drugih kritinah so vgradili tudi več kot 200 slemenskih nosilcev SON16, ki omogočajo pritrditev okroglega strelovodnega vodnika z enojnim (11621) ali dvojnim klikom (11631).
Na strehah objektov je bilo nameščenih 40 lovilnih palic LOP različnih višin (300502, 300503, 300504, 300505). Za njihovo namestitev so uporabili betonske podstavke LOP-PB1/M8 in LOP-PB2/M16 skupaj z zaščitnimi podlogami PBP350. Lovilne palice so del zunanje strelovodne zaščite in so namenjene zaščiti izpostavljenih delov objektov ter tehnične opreme na strehah.
Na strehah objektov je bilo nameščenih 40 lovilnih palic LOP različnih višin (300502, 300503, 300504, 300505). Za njihovo namestitev so uporabili betonske podstavke LOP-PB1/M8 in LOP-PB2/M16 skupaj z zaščitnimi podlogami PBP350. Lovilne palice so del zunanje strelovodne zaščite in so namenjene zaščiti izpostavljenih delov objektov ter tehnične opreme na strehah.
Odvodni sistem in spoji
Za pritrjevanje strelovodnih vodnikov na stene so glede na namen uporabe izbrali različne zidne nosilce ZON03 (22322, 20322, 203251). Skupno so uporabili skoraj 800 zidnih nosilcev, ki omogočajo urejeno in stabilno vodenje vodnikov po vertikalnih površinah objektov.
V sistem so vključili tudi zidne omarice, ki zagotavljajo dostopnost merilnega spoja med strelovodnim odvodnim in ozemljitvenim sistemom. Med uporabljenimi rešitvami je bila tudi zidna omarica ZON05 B (900907), prilagojena za lepljenje kamna na pokrov, kar omogoča boljšo vključitev v arhitekturno podobo turističnega kompleksa.
Za povezovanje delov strelovodne instalacije in različnih kovinskih elementov objekta so uporabili kontaktne elemente KON. Skupno je bilo vgrajenih skoraj 1.700 kontaktnih elementov, največ sponk KON04 A (50522), namenjenih izvedbi spojev med okroglimi strelovodnimi vodniki premera 8–10 mm. Poleg njih so uporabili 700 cevnih objemk KON11 A (700290) za ozemljevanje kovinskih cevi manjših premerov.
Za pritrjevanje strelovodnih vodnikov na stene so glede na namen uporabe izbrali različne zidne nosilce ZON03 (22322, 20322, 203251). Skupno so uporabili skoraj 800 zidnih nosilcev, ki omogočajo urejeno in stabilno vodenje vodnikov po vertikalnih površinah objektov.
V sistem so vključili tudi zidne omarice, ki zagotavljajo dostopnost merilnega spoja med strelovodnim odvodnim in ozemljitvenim sistemom. Med uporabljenimi rešitvami je bila tudi zidna omarica ZON05 B (900907), prilagojena za lepljenje kamna na pokrov, kar omogoča boljšo vključitev v arhitekturno podobo turističnega kompleksa.
Za povezovanje delov strelovodne instalacije in različnih kovinskih elementov objekta so uporabili kontaktne elemente KON. Skupno je bilo vgrajenih skoraj 1.700 kontaktnih elementov, največ sponk KON04 A (50522), namenjenih izvedbi spojev med okroglimi strelovodnimi vodniki premera 8–10 mm. Poleg njih so uporabili 700 cevnih objemk KON11 A (700290) za ozemljevanje kovinskih cevi manjših premerov.
Sistem Multi Flat je modularna konstrukcijska rešitev, ki omogoča namestitev na ravne strehe v orientaciji jug in vzhod-zahod.
Hermi Multi Flat za sončno elektrarno na strehah turističnega kompleksa

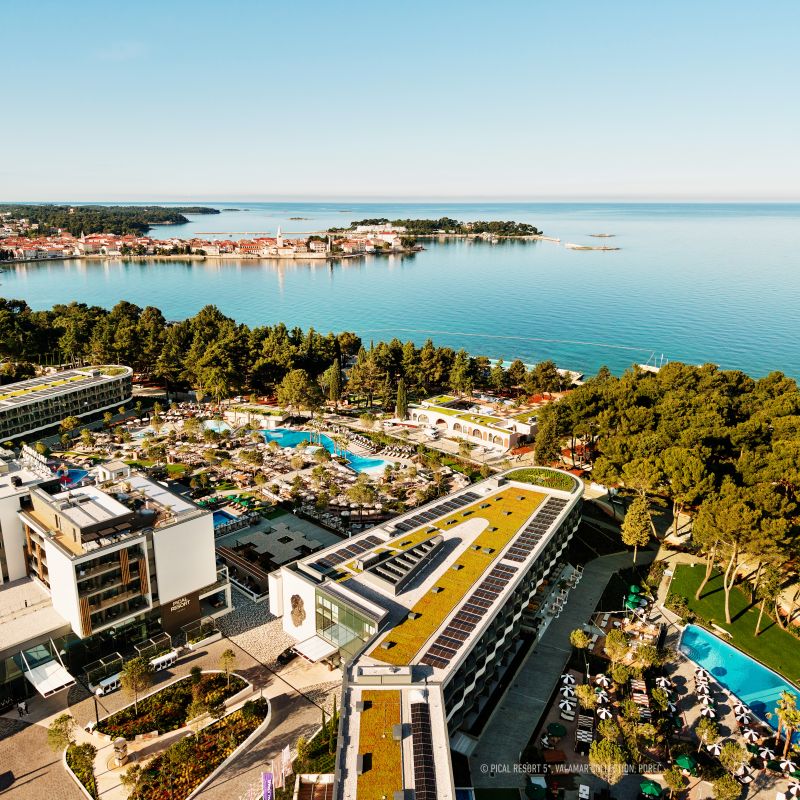

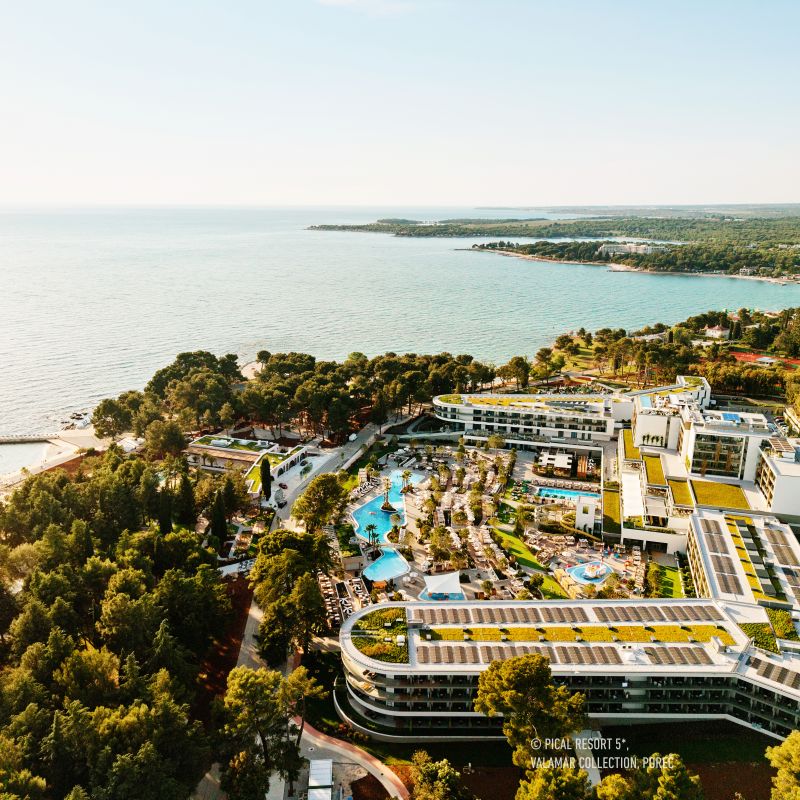

Poleg strelovodne zaščite so na strehah resorta za sončno elektrarno uporabili konstrukcijski sistem Hermi Multi Flat. Nameščenih je bilo več kot 1.000 aluminijastih sprednjih nosilcev SOL-N41 (88000821) in enako število zadnjih nosilcev SOL-N42 (88000822), primernih za južno ter vzhodno-zahodno postavitev fotonapetostnih modulov.
Za konstrukcijo sončne elektrarne so uporabili skoraj 2 kilometra tirnih profilov SOL-P40 (88000800), namenjenih rešitvi Multi Flat, ter skoraj 3 kilometre konstrukcijskih L-profilov SOL-P10 (88000102) za dodatno ojačitev konstrukcijskih sistemov. Fotonapetostne module so pritrdili s končnimi sponkami SOL-S02B HEX (88000326) in vmesnimi klik sponkami SOL-S01C (88000661).
Poleg strelovodne zaščite so na strehah resorta za sončno elektrarno uporabili konstrukcijski sistem Hermi Multi Flat. Nameščenih je bilo več kot 1.000 aluminijastih sprednjih nosilcev SOL-N41 (88000821) in enako število zadnjih nosilcev SOL-N42 (88000822), primernih za južno ter vzhodno-zahodno postavitev fotonapetostnih modulov.
Za konstrukcijo sončne elektrarne so uporabili skoraj 2 kilometra tirnih profilov SOL-P40 (88000800), namenjenih rešitvi Multi Flat, ter skoraj 3 kilometre konstrukcijskih L-profilov SOL-P10 (88000102) za dodatno ojačitev konstrukcijskih sistemov. Fotonapetostne module so pritrdili s končnimi sponkami SOL-S02B HEX (88000326) in vmesnimi klik sponkami SOL-S01C (88000661).
Zaščita objektov in podpora samooskrbi
Pri velikih turističnih kompleksih tehnična infrastruktura pogosto ostane v ozadju, a je ključna za njihovo varno in nemoteno delovanje. V Pical Resortu rešitve Hermi povezujejo zaščito pred udarom strele in podporo energetski samooskrbi.
Strelovodna zaščita varuje objekte, opremo in uporabnike pred posledicami udarov strele, konstrukcijski sistem Hermi Multi Flat pa zagotavlja stabilno osnovo za sončno elektrarno, s katero turistični kompleks del svojih potreb pokriva z lastno, obnovljivo električno energijo.
Pri velikih turističnih kompleksih tehnična infrastruktura pogosto ostane v ozadju, a je ključna za njihovo varno in nemoteno delovanje. V Pical Resortu rešitve Hermi povezujejo zaščito pred udarom strele in podporo energetski samooskrbi.
Strelovodna zaščita varuje objekte, opremo in uporabnike pred posledicami udarov strele, konstrukcijski sistem Hermi Multi Flat pa zagotavlja stabilno osnovo za sončno elektrarno, s katero turistični kompleks del svojih potreb pokriva z lastno, obnovljivo električno energijo.
Fotografije: PICAL RESORT 5*, VALAMAR COLLECTION, POREČ
