Bolnišnica Trebinje
Trebinje, BiH
V Trebinju, najjužnejšem mestu Bosne in Hercegovine, gradijo novo regionalno bolnišnico, ki bo pomembno prispevala k zdravstveni oskrbi širše regije. Ob gradnji tega strateškega objekta, vrednega več kot 60 milijonov evrov, je bila ena ključnih zahtev zanesljiva zaščita pred udarom strele. Uporabljeni so bili preverjeni elementi strelovodne zaščite Hermi, montažo pa je izvedlo lokalno podjetje Segment d.o.o. iz Trebinja.
Nova bolnišnica, umeščena v trebinjsko naselje Pridvorci, bo po dokončanju obsegala približno 17.500 kvadratnih metrov uporabne površine. Predvidena je zmogljivost 281 bolniških postelj, vključno z urgentnim blokom, diagnostičnimi oddelki in dnevno bolnišnico. Objekt bo opremljen z najsodobnejšo medicinsko tehnologijo, kar pomeni izjemno občutljivost na električne prenapetosti. Zato je bila zaščita pred strelo obravnavana kot varnostno-kritična komponenta že v fazi načrtovanja.
Strelovodna zaščita Hermi pred strelo varuje novo bolnišnico Trebinje
Za zasnovo in izvedbo strelovodnega sistema so bili uporabljeni elementi Hermi, ki izpolnjujejo standard EN 62561. Celoten sistem je zasnovan tako, da učinkovito prestreza udare strele, vodi tok prek odvodnega sistema do ozemljitve in zagotavlja izenačevanje potencialov za zaščito ljudi, opreme in konstrukcije.
Lovilni in odvodni sistem sestavlja več kot 1.500 metrov aluminijastega vodnika.
Ozemljitveni sistem vključuje več kot 3.600 metrov nerjavnega ploščatega vodnika Hermi (90701), nameščenega v temeljni betonski konstrukciji in obodu objekta. Za povezave z armaturo so uporabili okoli 720 kontaktnih sponk KON09 (90122), za spoje ploščatega vodnika pa več kot 520 križnih sponk KON01 (50422). Poleg tega so uporabili tudi 200 m nerjavnega okroglega vodnika RH5 (90160) s premerom Ø10 mm. Za izvedbo merilnih in ostalih spojev med okroglimi in ploščatimi vodniki v zemlji in nad njo so uporabili 80 sponk KON02 (40122).
Lovilni in odvodni sistem sestavlja več kot 1.500 metrov aluminijastega vodnika AH1 premera Ø8 mm, ki je nameščen na strehi, vzdolž strehe, po fasadi objekta proti ozemljitvi. Za kontaktne spoje med okroglimi vodniki so uporabili približno 120 sponk Hermi KON08 (50111) iz nerjavnega jekla.

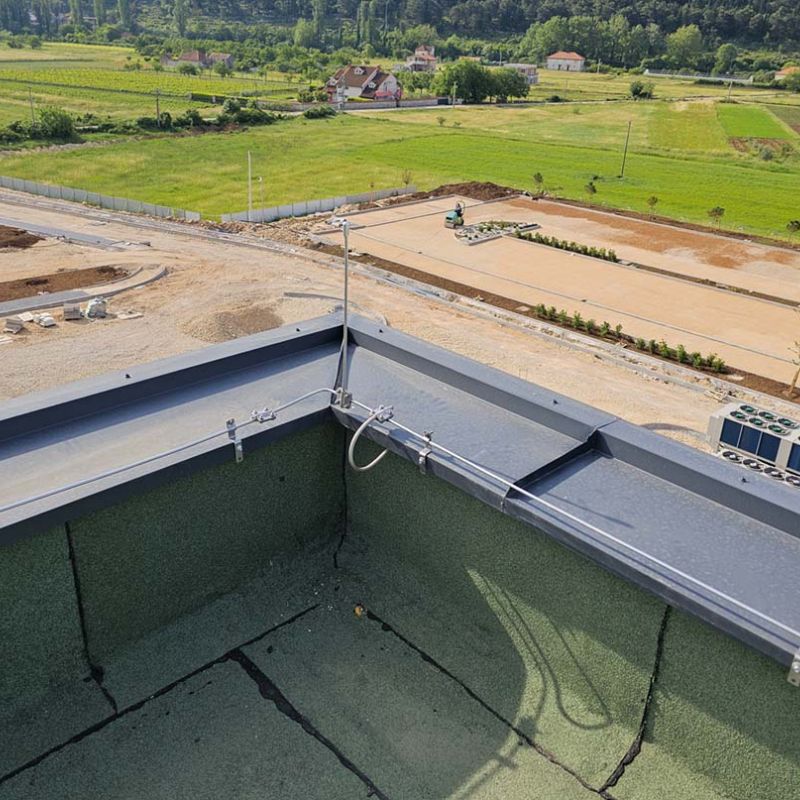

Na lovilnih vodnikih so nameščene aluminijaste lovilne konice LOV.
Na strehi je več kot 100 identificiranih udarnih točk, kjer so na lovilnih vodnikih nameščene aluminijaste lovilne konice LOV (300397), ki učinkovito prestrezajo tok in ga preusmerijo proti ozemljitvi.

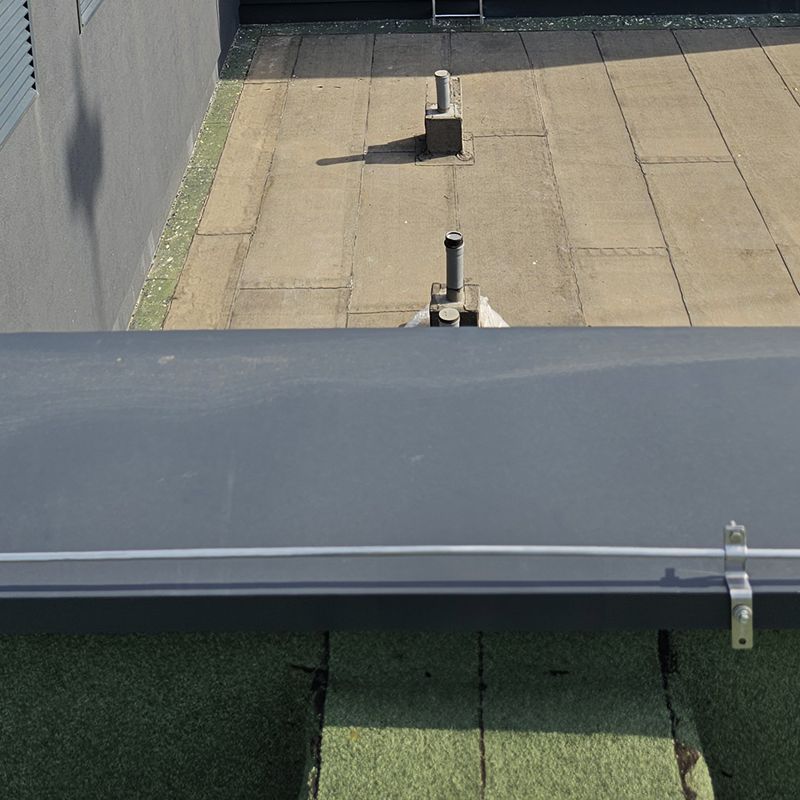

Na robovih streh s pločevinasto atiko je nameščenih več kot 970 nerjavnih nosilcev SON04 A.

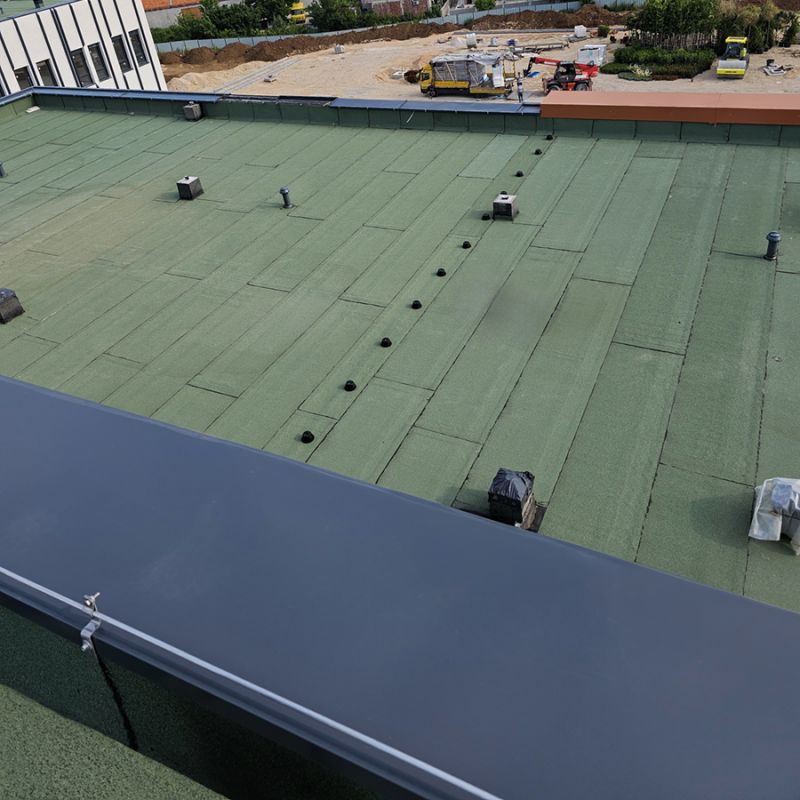

Glede na arhitekturno raznolikost strehe in kritine objekta so uporabili različne nosilne elemente za strelovodne vodnike. Na robovih streh s pločevinasto atiko je nameščenih več kot 970 nerjavnih nosilcev SON04 A (426). Na grebenu strehe so okrogli vodnik razpeljali in s klik sistemom pritrdili s slemenskimi nosilci SON16 (11621). Na ravnem delu, prekritem z bitumensko kritino, so uporabili strešne nosilce SON17 BB (117226) s klik sistemom pritrjevanja strelovodnega vodnika. Nosilci omogočajo enostavno postavitev brez poškodovanja hidroizolacije. Odvodni del inštalacije so izvedli z uporabo zidnih nosilcev, in sicer nosilcev ZON01 (20122) iz nerjaveče pločevine, ki so primerni za votle stene z izolacijo, ter zidne nosilce ZON03 (20322) iz nerjaveče pločevine, ki so primerni za trde stene.
Za zaščito manjših klimatskih naprav, svetlobnih kupol ali tistih delov strehe, ki jih ni možno učinkovito zaščititi z namestitvijo strelovodnih vodnikov, so uporabili lovilne palice LOP3,0 (300503), betonske podstavke LOP-PB2/M16 (301492) in zaščitne podloge PBP350 (301490). Za postavitev in doseganje ustrezne stabilnosti lovilnih palic so uporabili tudi distančne pritrdilne komplete LOP-"I" DIST (301506).
Ustrezna strelovodna zaščita v ključni infrastrukturi, kot je bolnišnica, je bistvena. Direkten udar strele lahko povzroči poškodbe stavbe, sproži lahko požar objekta ali posredno zaneti vnetljive snovi (npr. kisikove jeklenke) ali uniči občutljivo medicinsko opremo. Prenapetosti lahko onemogočijo delovanje kritičnih sistemov in prekinejo postopke, ki rešujejo življenja. Z izbiro kakovostnih komponent Hermi in tehnično natančno izvedbo s strani podjetja Segment d.o.o. bo nova bolnišnica v Trebinju dobila celovit in zanesljiv strelovodni sistem, ki bo dolgotrajno ščitil paciente, osebje in stavbo.
