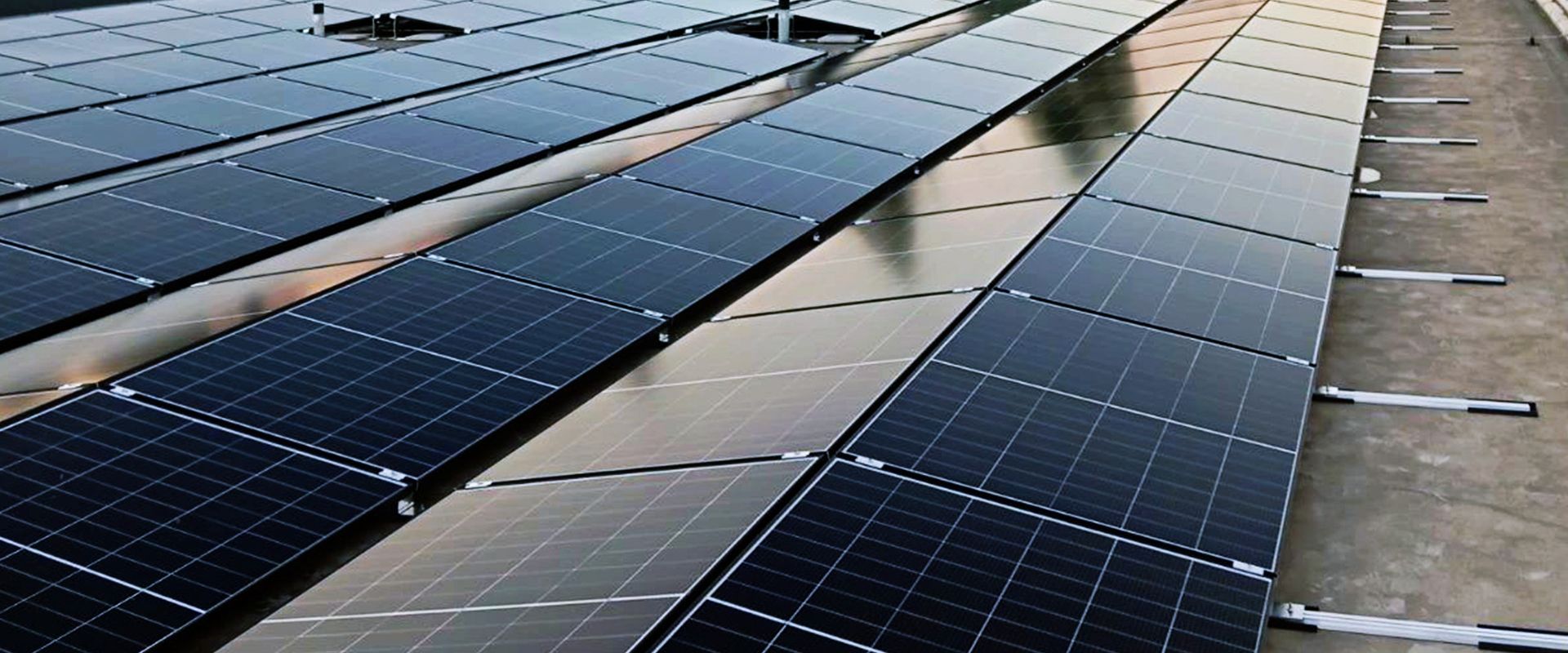

Hermi Multi Flat za skoraj 1 MW sončno elektrarno v Bihaću
Bihać, Bosna in Hercegovina
Na strehi trgovskega parka Bišće Park v Bihaću, enega večjih trgovskih parkov v severozahodni Bosni in Hercegovini, so namestili skoraj 1-megavatno sončno elektrarno.
Za konstrukcijsko rešitev so izbrali modularni sistem Hermi Multi Flat, ki omogoča hitro postavitev konstrukcije, zanesljivo pritrditev fotonapetostnih modulov in ustrezno obtežitev. Sistem zagotavlja stabilno osnovo za dolgoročno in nemoteno delovanje fotonapetostnega sistema.
Sončna elektrarna je pomemben korak k učinkovitejši rabi energije v trgovskem parku, ki bo del svojih energetskih potreb pokrival z lastno, zeleno električno energijo. Investitor projekta je ANH Capital Investment d.o.o. iz Bihaća, izvajalec del pa podjetje Tirol d.o.o..

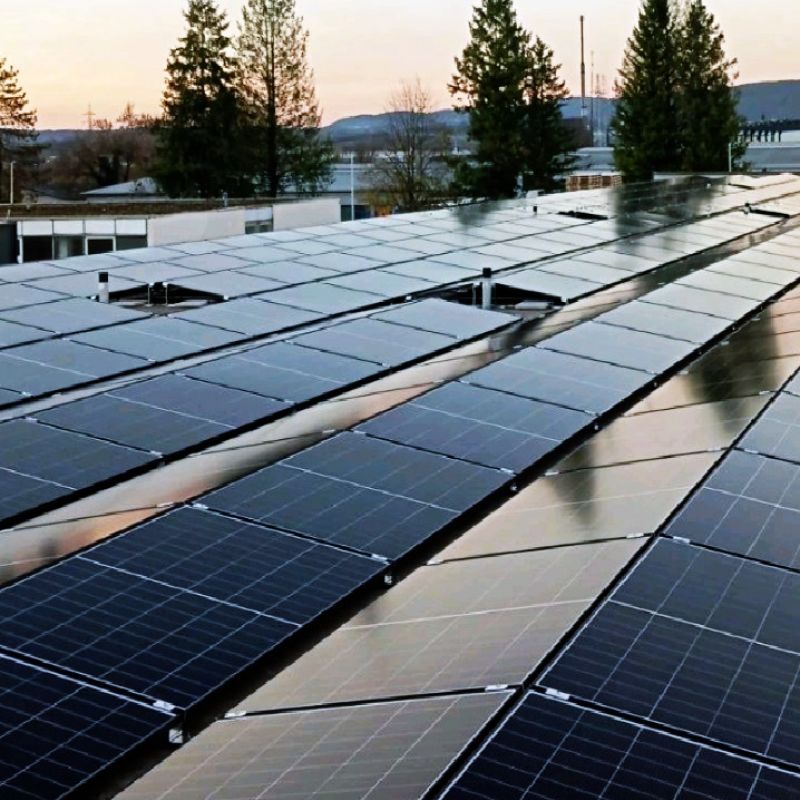

Konstrukcijska rešitev Hermi Multi Flat je zagotovila trde temelje 1-megavantni elektrarni na strehi trgovskega centra Bišće Park.
Konstrukcija je temelj sončne elektrarne
Pri sončnih elektrarnah se pozornost pogosto usmeri v izbiro fotonapetostnih modulov in njihovo moč, manj pa v konstrukcijski sistem, ki nosi celotno elektrarno. Ta mora zagotavljati mehansko stabilnost, ustrezno razporeditev obtežbe po strešni površini in odpornost na veter, sneg ter druge vremenske vplive, hkrati pa ne sme po nepotrebnem posegati v strešno kritino. Pri skoraj 1-megavatni sončni elektrarni, kjer se število vgrajenih elementov meri v tisočih kosih, mora biti konstrukcijska rešitev pregledna, ponovljiva in dolgoročno zanesljiva.
Konstrukcijski sistem Multi Flat

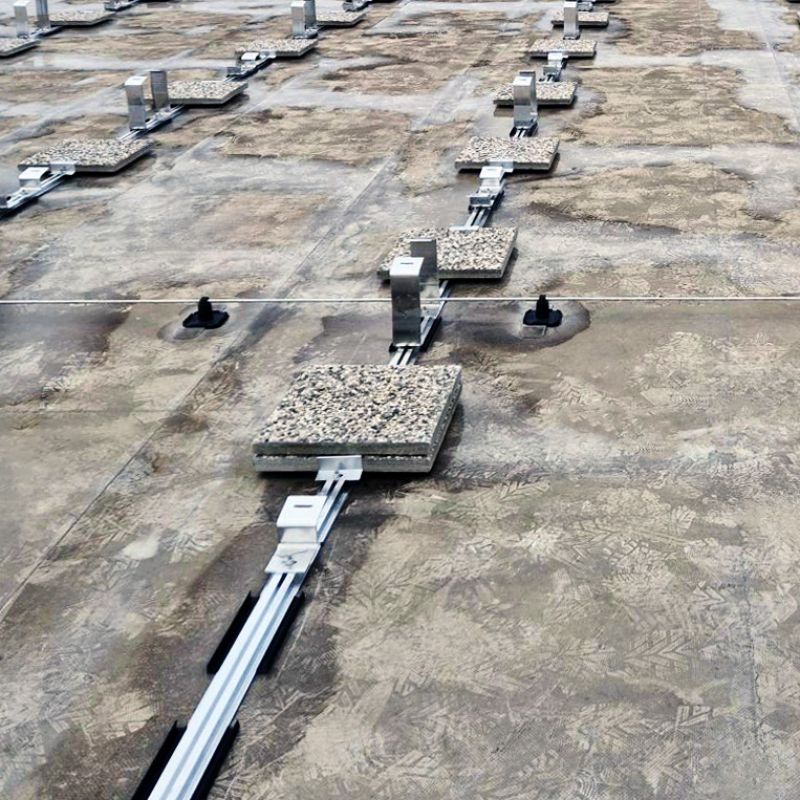

Ogrodje konstrukcijskega sistema Multi Flat na trgovskem centru sestavlja 2.300 sprednjih nosilcev SOL-N41 in 2.300 zadnjih nosilcev SOL-N42.
Za montažo fotonapetostnih modulov so uporabili konstrukcijski sistem Hermi Multi Flat, namenjen postavitvi sončnih elektrarn na ravnih strehah. Osnovo konstrukcije predstavljajo konstrukcijski profili SOL-P40 (88000800). Na strehi je bilo nameščenih skoraj 3.500 metrov konstrukcijskih profilov, za njihovo podaljševanje so uporabili 550 vzdolžnih spojnih elementov SOL-S40 (88000804).
Vgrajenih je bilo več kot 2.300 sprednjih nosilcev SOL-N41 (88000821), ki se vijačijo v profil SOL-P40, moduli pa se s sponkami pritrdijo neposredno na nosilec. Enako število zadnjih nosilcev SOL-N42 (88000822) je bilo uporabljenih za module z naklonom 10°. Izbrani nosilci so primerni za južno oziroma vzhodno-zahodno postavitev fotonapetostnih modulov.
Pritrditev fotonapetostnih modulov

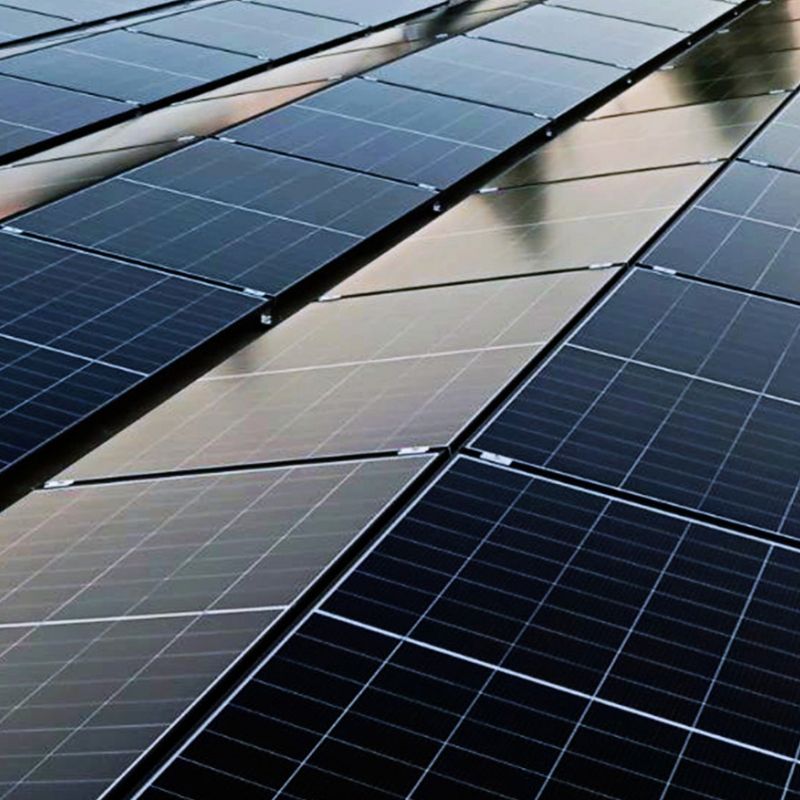

Za pritrditev modulov so skupno uporabili skoraj 5.000 končnih in vmesnih sponk.
Obtežitev brez nepotrebnih posegov v strešno kritino
Za stabilno postavitev konstrukcije so uporabili zaščitne podloge SOL-PRL210 (88000861), namenjene profilu SOL-P40, ter betonske plošče SOL-PB. Skupno je bilo nameščenih več kot 2.400 betonskih plošč z zaščitnimi podlogami, za pritrditev balasta pa so uporabili elemente SOL-P40 BRF2 (88000902).
Takšna izvedba omogoča ustrezno razporeditev obtežbe po strešni površini in stabilno postavitev konstrukcije brez nepotrebnih posegov v strešno kritino.
Skupaj so za pritrditev modulov uporabili skoraj 5.000 končnih in vmesnih sponk.
Pri večjih elektrarnah sta natančna montaža in ponovljivost modularnega sistema pomembni tako za stabilnost celotne konstrukcije kot za hitro in učinkovito izvedbo.
Pregleden razvod kablov

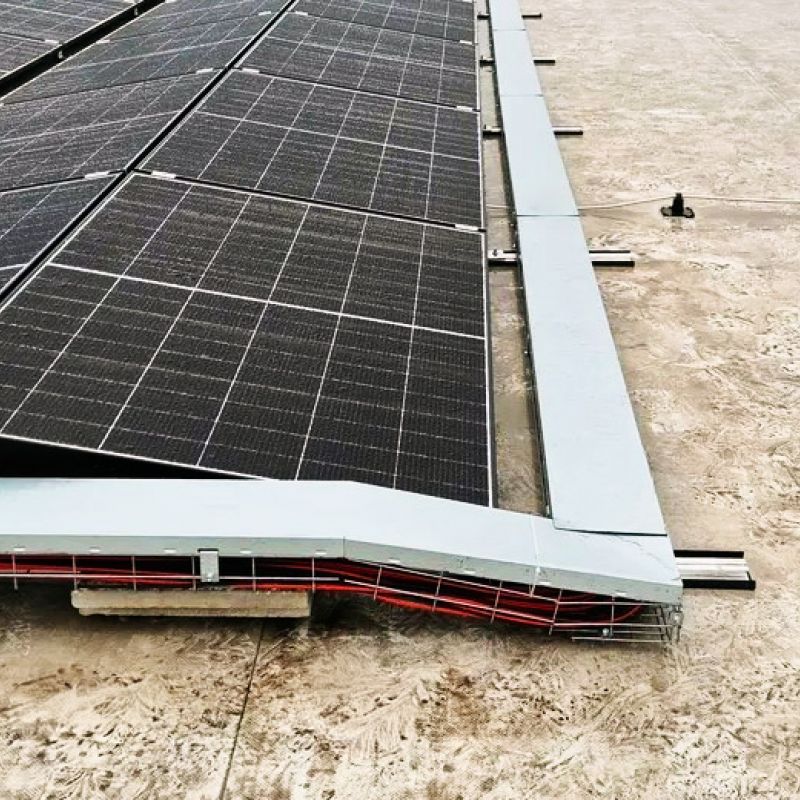

Za urejen razvod kablov so uporabili mrežne kabelske police Hermi KPM s pokrovi.
Pri fotonapetostni elektrarni je poleg konstrukcije pomemben tudi pregleden razvod kablov. Za polaganje kablov so uporabili mrežne kabelske police KPM višine 100 mm v širinah 200 in 300 mm (88201162, 88201163). Na police so namestili pokrove KP ustreznih širin (88700152, 88700153).
Pokrove so pritrdili s sponkami PKP-SPM1 (88201207), za medsebojno spajanje mrežnih kabelskih polic KPM so uporabili namensko sponko SP01 (88201200).
Z uporabo konstrukcijskega sistema Hermi Multi Flat in pripadajočih elementov so na strehi trgovskega parka Bišće Park zagotovili zanesljive temelje skoraj 1-megavatni sončni elektrarni.
