Stanovanjski kompleks na Dunaju
Dunaj, Avstrija
Na Dunaju gradijo nov stanovanjski kompleks z dvema stavbama in predvidoma 80 luksuznimi stanovanji.
Tehnična infrastruktura mora biti zasnovana tako, da na dolgi rok zagotavlja varno, učinkovito in zanesljivo delovanje elektroinštalacijskih sistemov. Številni elektro vodi, komunikacijske povezave, varnostni sistemi in druga instalacijska oprema zahtevajo premišljeno načrtovan, pregleden in zanesljiv kabelski sistem.
Že v fazi načrtovanja je izvajalec Bobar KG predvidel uporabo kabelskih polic Hermi Fast Klick® ter pripadajočih nosilnih in spojnih elementov Hermi. Pri izbiri rešitve so bili ključni hitra montaža, kakovostni in trpežni materiali, ustrezna nosilnost ter prodajna in projektna podpora v vseh izvedbenih fazah. V nadaljevanju projekta je predvidena tudi inštalacija strelovodne zaščite Hermi.

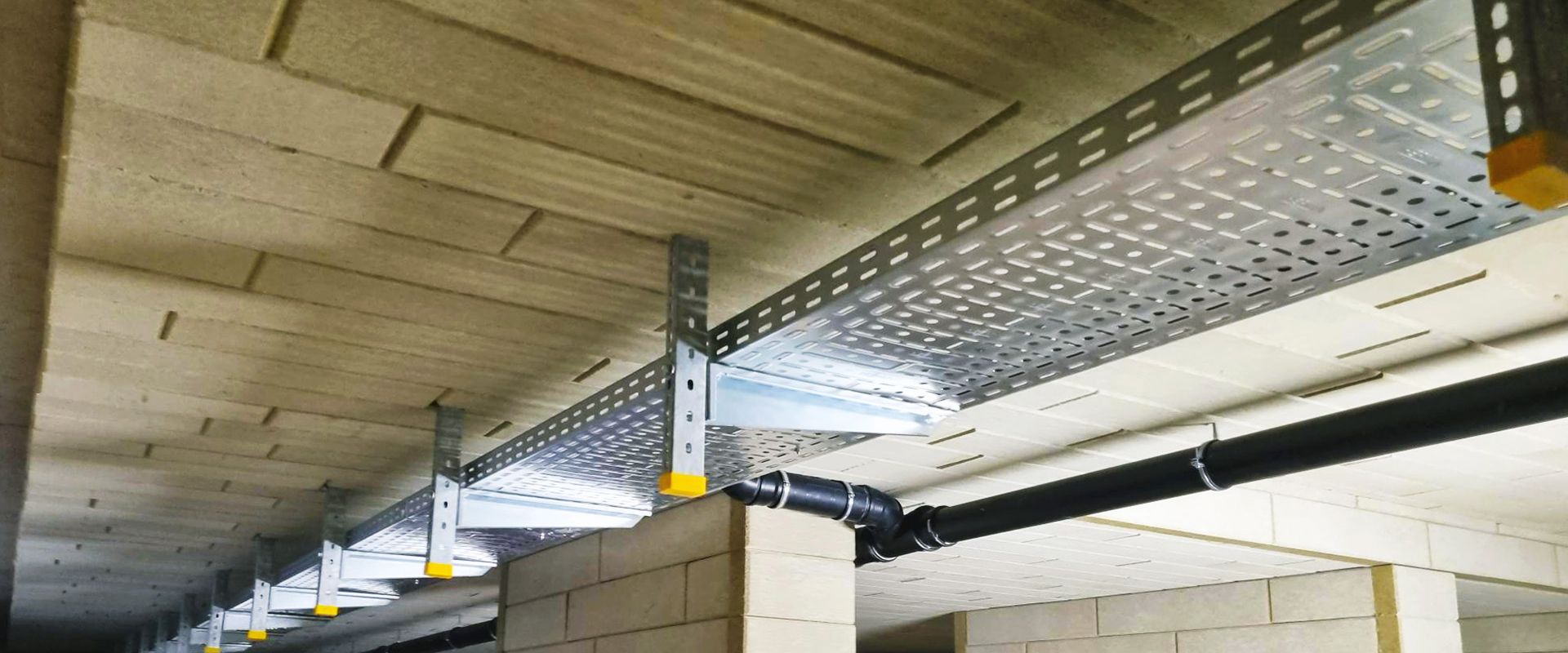

Za kabelsko traso v stanovanjskih blokih so uporabili več kot 300 metrov kabelskih polic Fast Klick® s širinami 500 mm.
Izziv: tehnično zahteven kabelski razvod
Kabelski razvod je ključen za varno in učinkovito delovanje tehnične infrastrukture. Kabelske trase morajo omogočati enostavno in varno razporeditev elektro- in drugih vodnikov, dostopnost med izvedbo in vzdrževanjem ter ustrezno nosilnost glede na predvidene obremenitve.
Montažerji so namestili več kot 300 metrov kabelskih polic Hermi Fast Klick® širine 500 mm (88750035), ki omogočajo polaganje večjega števila elektro- in drugih kablov. Poleg tega so uporabili tudi kabelske police Hermi Fast Klick® širine 200 mm (88750032).
Kabelske police Hermi Fast Klick® odlikuje enostavna in hitra montaža. Medsebojno se povezujejo s klik sistemom, brez dodatnih spojnih elementov in vijačnega materiala. Spoj je izveden v treh korakih, kar pospeši delo na gradbišču, hkrati pa zagotavlja mehansko stabilno povezavo med posameznimi elementi.
Montaža kabelskih polic pod strop in na stene

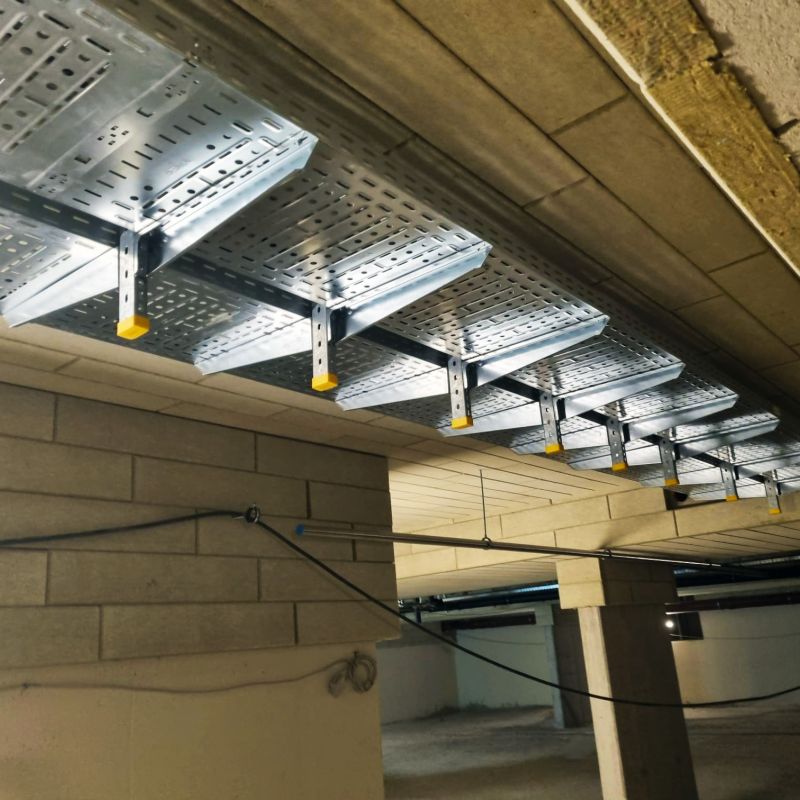

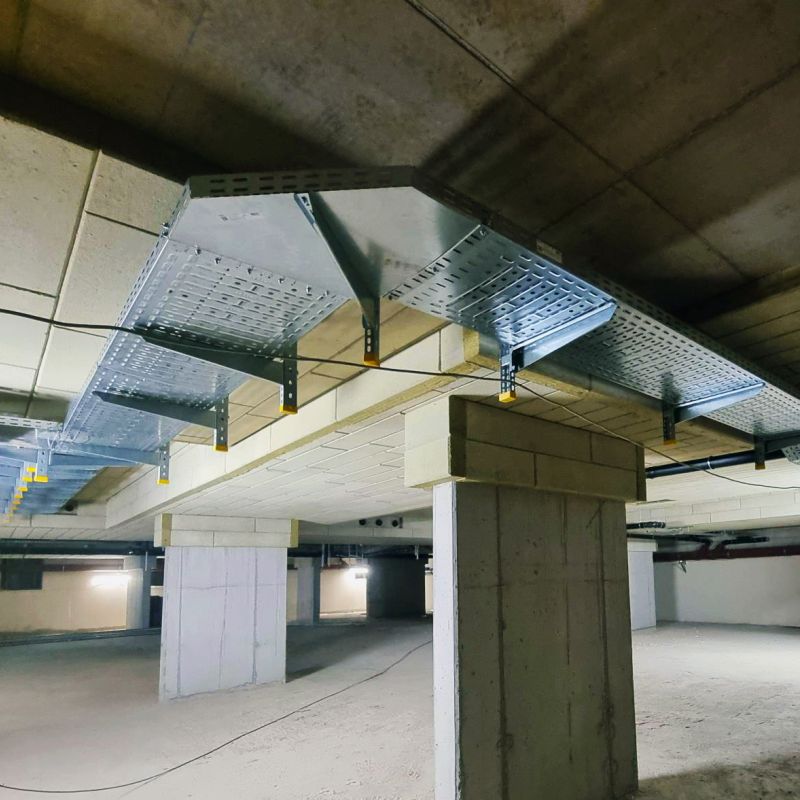

Za namestitev kabelskih polic Fast Klick® so skupaj uporabili več kot 500 visečih nosilcev NKP-DH 57 in stenskih nosilcev NKP-SNT 510.

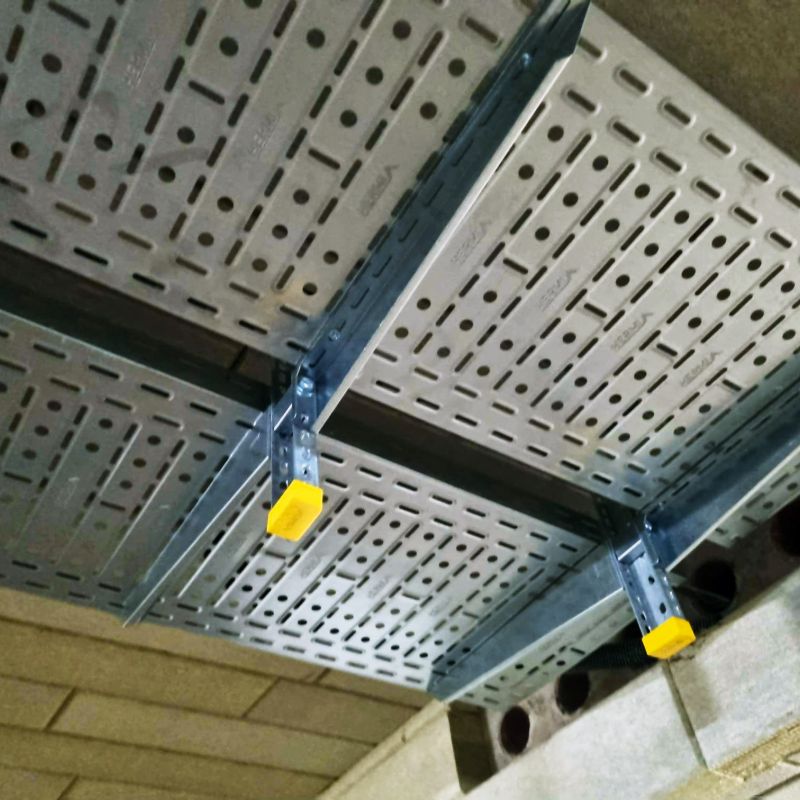

Zaščitne kape ZP zaprejo oziroma prekrijejo odprte konce nosilcev.
Za pritrditev kabelskih polic pod strop in na stene so uporabili različne nosilce ter pritrdilne elemente Hermi. Med ključnimi elementi je varjeni viseči nosilec NKP-DH 57 (88718984), namenjen montaži kabelskih polic na strop. Nanj so pritrdili stenske nosilce NKP-SNT 510 (88704145), prilagojene širini kabelskih polic. Skupno so uporabili več kot 500 nosilcev. Uporabili so tudi vezne elemente NKP-VE 01 DH57 (88707331), ki so namenjeni povečanju nosilnosti visečih nosilcev NKP-DH in stenskih nosilcev NKP-SNT.
Zaključke visečih nosilcev so zaprli z zaščitnimi kapami ZP-DH57 (88706507). Te prekrivajo zaključke nosilcev oziroma profilov kabelskih polic, zmanjšujejo nevarnost poškodb oseb ali kablov ob izpostavljenih robovih ter instalaciji dajejo urejen in profesionalen videz. Zaščitni elementi so izdelani iz umetne mase in prilagojeni posameznim izdelkom iz programa kabelskih polic.
Kolena, odcepi in pregrade za urejen kabelski sistem
Kabelske trase v omenjeni novogradnji je bilo treba prilagoditi poteku instalacij ter linijam stropov in stenam v objektu. Izvajalci so uporabili elemente za spremembe smeri, kolena ter vertikalne in horizontalne odcepe.
Za izdelavo 90° kolen oziroma stranskih odcepov so uporabili kolenske dele PKP-KK 60 (88701460), primerne za vse širine kabelskih polic. Za police širine 500 mm so uporabili odcepne elemente PKP OE 60/500 (88701182) za vertikalne in horizontalne odcepe, kolena PKP-KO 60/500 za 45° (88701165), kolena PKP-KO 60/500 za 90° (88701135) ter stranske odcepe PKP-SO 60/500 (88701145).
Za ločevanje elektro kablov in drugih vodnikov so v kabelske police namestili pregrade KP-PR 60 (88700109). Te omogočajo preglednejšo razporeditev vodnikov in zmanjšujejo možnost elektromagnetnih motenj. Takšna rešitev je pomembna predvsem tam, kjer v isti kabelski trasi potekajo različni tipi napajalnih, komunikacijskih in krmilnih vodov.
Z vgradnjo kabelskih polic Hermi Fast Klick® in pripadajočih pritrdilnih elementov so zagotovili pregleden in stabilen kabelski sistem, ki je dostopen tudi za nadaljnjo vzdrževanje.

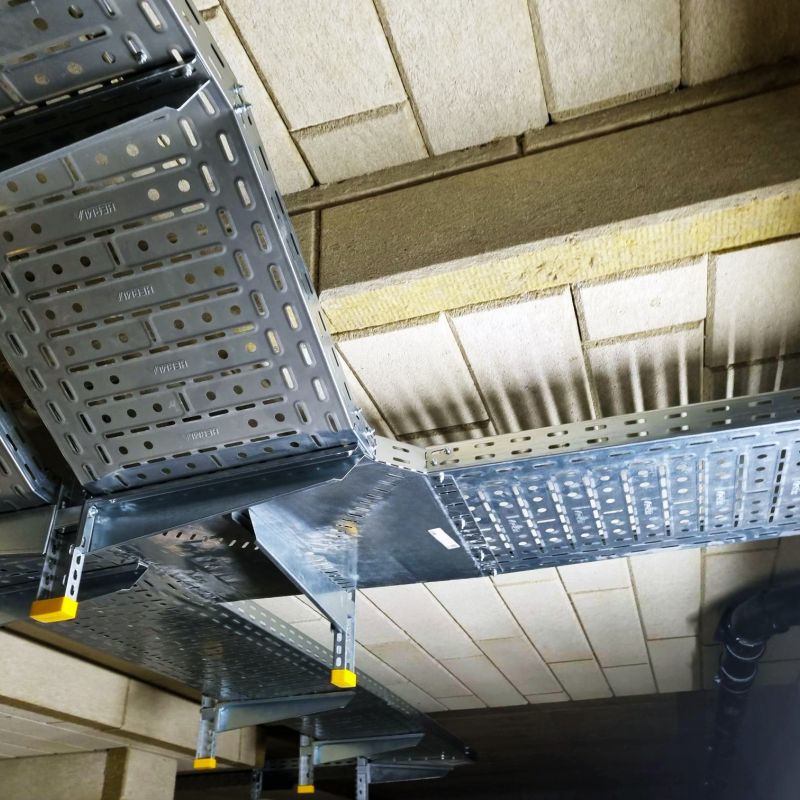

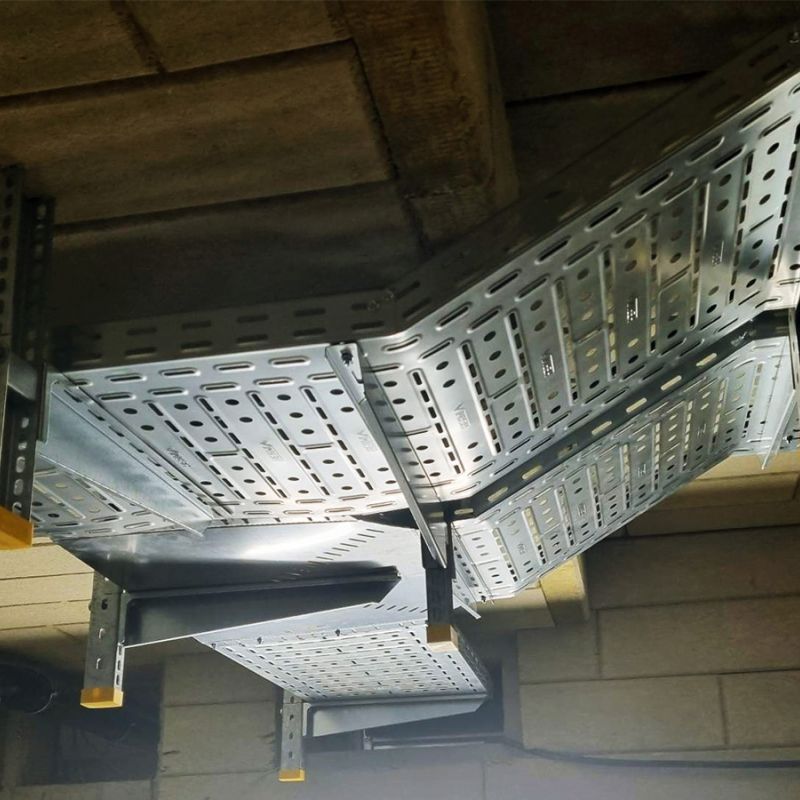

Kolena, odcepi, razvodi in drugi povezovalni elementi omogočajo prilagajanje linijam stropa in stenam.
