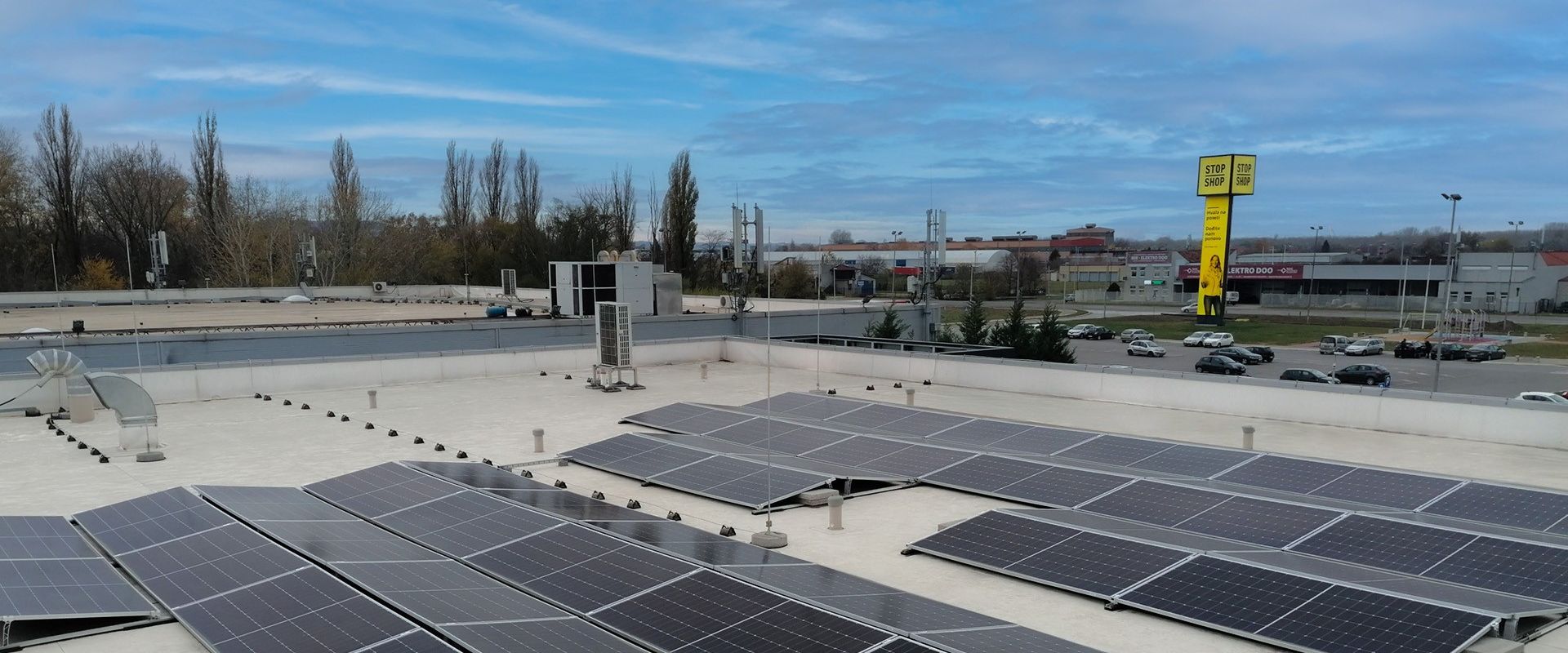

STOP SHOP Srbija nakupovalni centri
Srbija
Šest nakupovalnih centrov STOP SHOP v Srbiji – v Smederevu, Zaječarju, Leskovcu, Šabcu, Borči in Požarevcu – pred udarom strele ščitijo strelovodne komponente Hermi.
Za zaščito objektov in sončnih elektrarn na njihovih strehah so namestili 5 kilometrov okroglega strelovodnega vodnika Hermi, več kot 1.600 strešnih nosilcev SON17 C ter 275 lovilnih palic LOP različnih višin. Investitor je za izvedbo projekta izbral izkušenega izvajalca elektro- in drugih inštalacij, podjetje BS PROJEKT iz Valjeva, Hermi je zagotovil tehnično rešitev in celoten nabor potrebnih komponent.
Pri načrtovanju strelovodne zaščite so za vsak nakupovalni center podrobno analizirali geometrijo objekta, vrsto strešne kritine, razporeditev fotonapetostnih modulov in njihove nosilne konstrukcije ter druge značilnosti strehe. Na podlagi teh parametrov so določili konfiguracijo lovilnega, odvodnega in ozemljitvenega dela strelovodne inštalacije. Na mestih, kjer ni bilo mogoče zagotoviti ustreznih ločilnih oziroma preskočnih razdalj so za zagotovitev le teh uporabili izoliran strelovodni vodnik.
Pri izvedbi strelovodnega sistema so na vseh šestih lokacijah razpeljali skoraj 5.000 metrov okroglega aluminijastega strelovodnega vodnika s premerom 8 mm (90250). Vodnik je voden po ravnih strešnih površinah in po pločevinastih atikah ter nadalje po fasadi do ozemljitvenega sistema. Kot ozemljilni vodnik so uporabili nerjaveč ploščati strelovodni vodnik RH1 (90701).

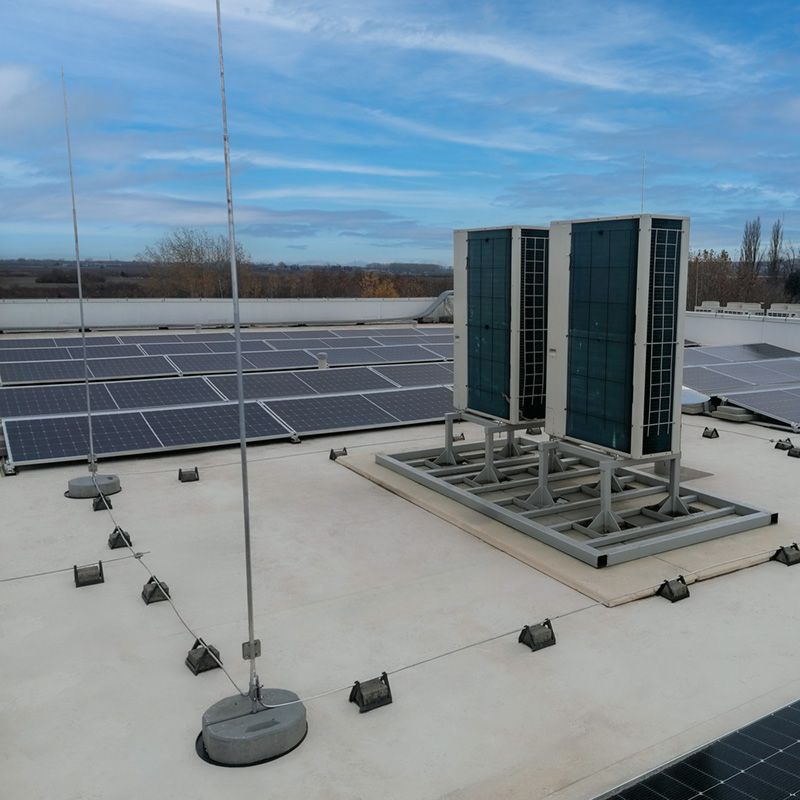

Na šestih lokacijah STOP SHOP so vgradili 5.000 m okroglega vodnika, 1.615 nosilcev SON17 C in 275 lovilnih palic LOP.
Na ravnih strehah so za razvod okroglega vodnika uporabili 1.615 strešnih nosilcev SON17 C (117227) skupaj z betonskimi kockami (41). Nosilci SON17 C so primerni za ravne strehe z bitumensko ali podobno hidroizolacijo, saj omogočajo vgradnjo brez vrtanja oziroma preboja strešne membrane. Vodnik se v nosilec pritrdi s preprostim klik-sistemom, ki omogoča hitro montažo in hkrati zagotavlja ustrezno mehansko stabilnost.

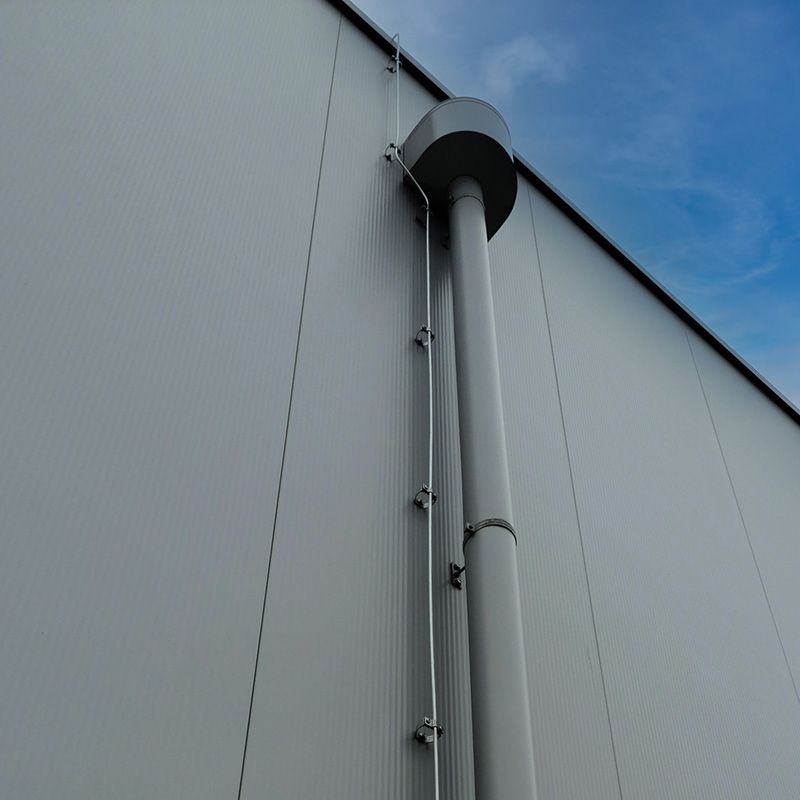

Za vertikalni razvod vodnika po pločevinasti fasadi so uporabili nosilce Hermi SON16.
Za razvod strelovodnega vodnika po pločevinastih atikah so namestili skoraj 2.300 strešnih nosilcev SON04 A (426). Pri vertikalnem delu strelovodne inštalacije, kjer je vodnik speljan po pločevinasti fasadi proti ozemljitvenemu sistemu, so uporabili nosilce SON16 (11622), v katere se okrogli vodnik mehansko pritrdi z vijačenjem.
Pri lovilnem delu strelovodne inštalacije je bilo nameščenih 275 lovilnih palic LOP različnih višin (300503, 300504, 300505, 300506). Glede na višino posamezne lovilne palice so uporabili enega ali več betonskih podstavkov ter ustrezne pritrdilne komplete in distančne elemente. Na primer: Za postavitev 5 metrskih lovilnih palic LOP5,0 (300505) so uporabili trinožni sistem, sestavljen iz treh betonskih podstavkov LOP-PB1/M8 (301493) z zaščitnimi podlogami PBP350 (301490) in pritrdilnim kompletom LOP-P03 (301503), ki je primeren za lovilne palice LOP3,0, LOP4,0 in LOP5,0. Takšna konfiguracija zagotavlja mehansko stabilnost lovilnih palic. Pri postavitvi 3-metrskih lovilnih palic LOP3,0 (300503) so uporabili betonske podstavke LOP-PB2/M16 (301492) skupaj z zaščitnimi podlogami PBP350 (301490).

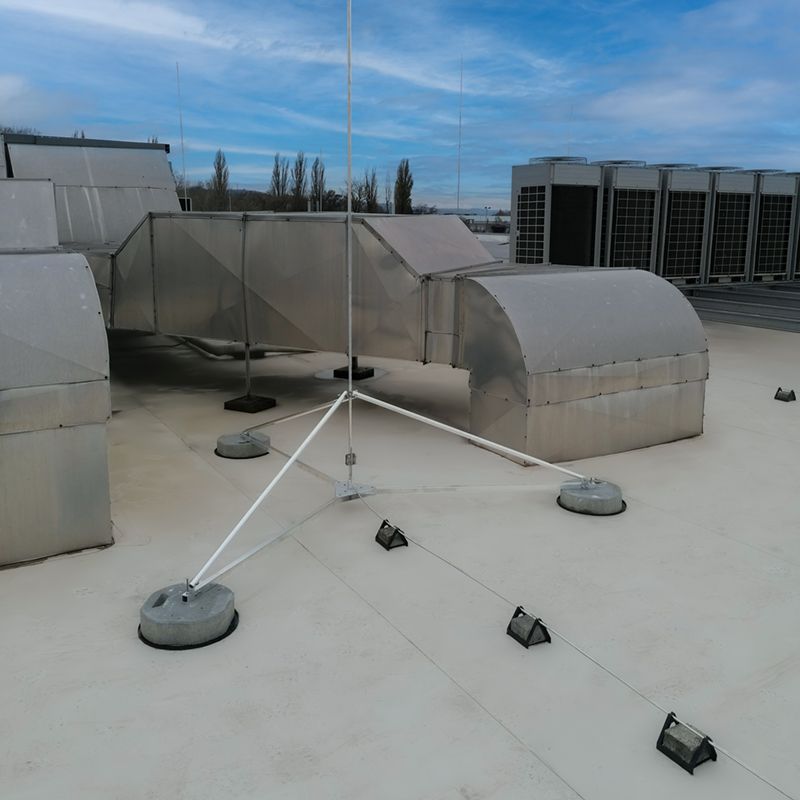

Stabilnost 5-metrskih lovilnih palic LOP5,0 zagotavlja trinožni podporni sistem iz betonskih podstavkov LOP-PB1/M8 in pritrdilnega kompleta LOP-P03.

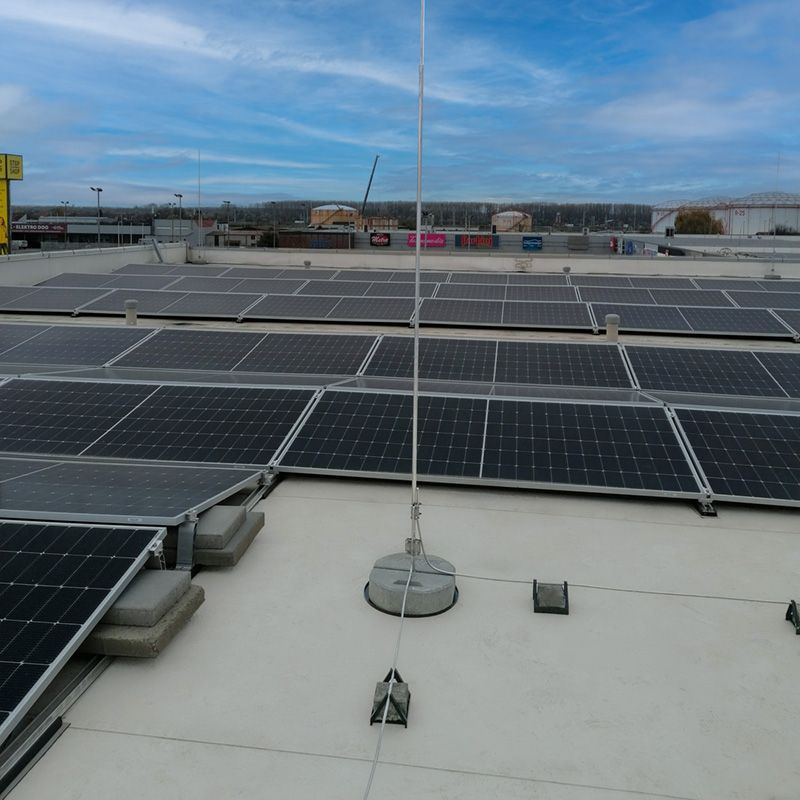

V večini primerov za postavitev 3-metrske lovilne palice LOP3,0 zadošča uporaba enega betonskega podstavka Hermi LOP-PB2/M16 s podlogo PBP350.
Na posameznih delih streh, kjer zaradi razporeditve fotonapetostnih modulov, kovinskih konstrukcij ali drugih inštalacijskih elementov ni bilo mogoče zagotoviti potrebnih ločilnih razdalj, je bil uporabljen izoliran strelovodni vodnik ISVH. Namestili so tudi izolirane lovilne palice LOP3,0 I (301582). Uporaba izoliranega strelovodnega vodnika ISVH (100119) nadomesti zahtevano ločilno razdaljo in tako prepreči nastanek nevarnega iskrenja oziroma preskoka na kovinske dele ali opremo ter s tem morebitne poškodbe. Za razvod izoliranega vodnika po ravni strehi so uporabili strešne nosilce SON17 C (117227) z namensko betonsko kocko SON17 (40), v katero je privijačen nosilec ISVH SON16 (90268). Na ta nosilec je z vijačenjem pritrjen izolirani strelovodni vodnik.

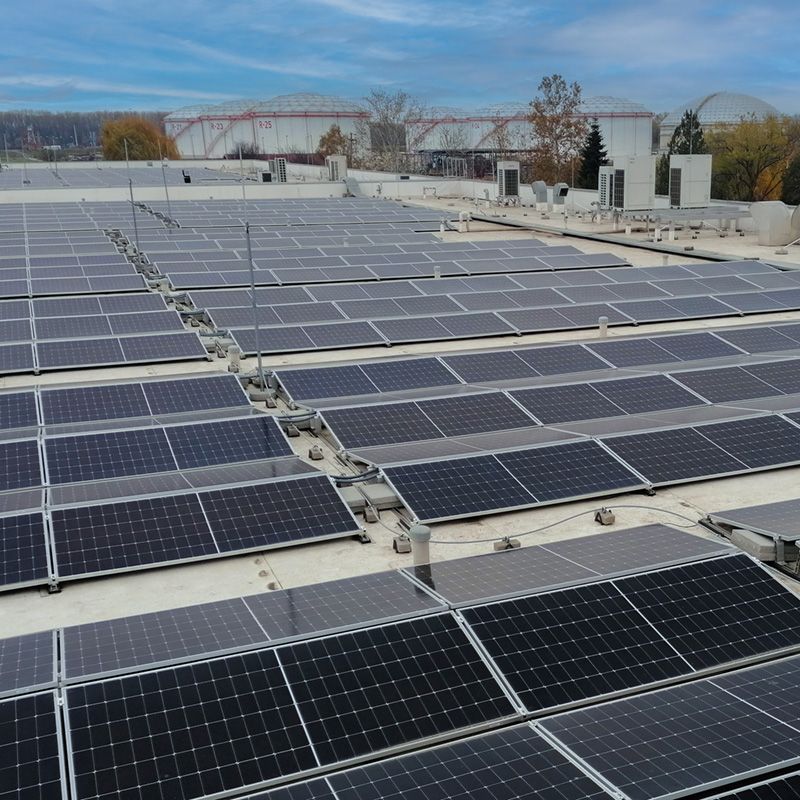

Izolirani vodnik Hermi ISVH, izolirane lovilne palice LOP3,0 I in pripadajoče komponente so uporabili tam, kjer niso mogli zagotoviti potrebnih ločilnih razdalj.
Za povezovanje so uporabili različne sponke in druge kontaktne elemente Hermi. Med njimi na primer nerjavečo kontaktno sponko KON04 A SIMPLE (50522), ki je namenjena izvedbi spojev med okroglimi vodniki Ø8–Ø10 mm in pločevinastimi deli nad zemljo. Izpostavimo še sponke KON02 (40122), KON07 (40611) in KON08 (50111).
Pravilno zasnovana in izvedena strelovodna zaščita zagotavlja ustrezno zaščito objektov in sončnih elektrarn, saj zmanjšuje tveganje mehanskih poškodb, okvar električnih inštalacij ali požara ob udaru strele. Na nakupovalnih centrih STOP SHOP v Srbiji strelovodni sistem Hermi pomembno prispeva k operativni zanesljivosti objektov, saj zmanjšuje možnost izpadov, poškodb infrastrukture ali začasnega zaprtja centrov zaradi posledic atmosferskih razelektritev. Tako je zagotovljeno nemoteno obratovanje trgovskih centrov ter visoka stopnja varnosti ljudi in premoženja tudi v nevihtnih razmerah.
